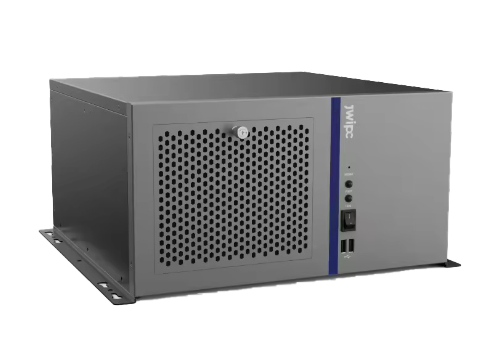

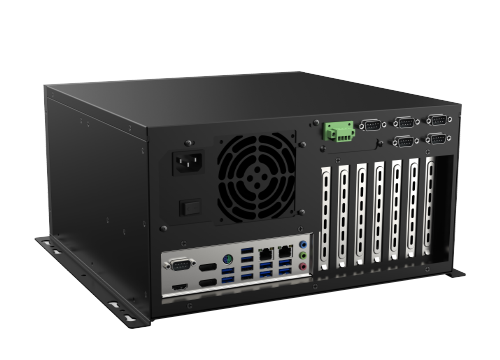

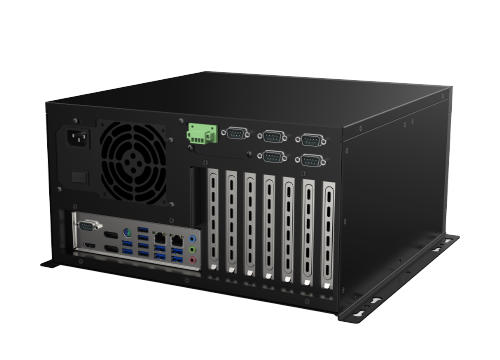

IPC-750-B1
壁挂式7槽工控机
  • 支持Intel LGA1151封装第6,7,8,9代全系 CPU
  • 2条DDR4 U-DIMM内存插槽最大支持64GB
  • 三显示输出DVI-D+VGA+HDMI支持双显模式
  • 3个SATA3.0, 1个SATA协议的 M.2 SSD插槽
  • 2GbE/10USB/6COM/4PCI/2PCIe
  • 兼容300W~750W交流和直流工业电源

规格
产品规格
  • 产品类型
    7槽壁挂式工控机
  • 产品型号
    IPC-750-B1
处理器
  • CPU
    支持Intel LGA1151封装的第6、7、8、9代 i9,i7,i5,i3,G 全系 CPU
  • 芯片组
    Intel® H110芯片组
内存
  • 类型
    2× 288Pin DDR4 U-DIMM内存插槽,单根32GB,最大支持64GB
    依据所搭配的不同CPU,可分别支持内存规格 DDR4-2133, DDR4-2400, DDR4-2666
显示
  • 芯片
    Intel CPU集成显示控制器(依据所配CPU不同)
  • 接口
    三显示输出VGA+HDMI+DVI-D, 支持双显模式
存储
  • 类型
    3个SATA3.0
    1个SATA协议的M.2 SSD插槽
音频
  • 类型
    Realtek ALC897支持 Mic-in, Speaker-out
网络
  • 网卡IC
    2个千兆网口, LAN1: i219V, LAN2: RTL8111H
接口
  • USB
    后I/O挡片  4个USB3.0 Type A ,2个USB2.0 Type A
    2个USB2.0 Type A透过pin Header引出
    主板内预留2个USB2.0 Type A为USB Dongle预设
  • COM
    6串口(COM1&2支持RS232/422/485,COM3-6支持RS232)
  • 并 口
    一个LPT打印口
  • 键盘鼠标接口
    1个PS/2 二合一接口与两个USB采用3合1连接器
其它
  • 数字I/O
    8位数字I/O,提供电源和地,+5V电平
  • LPC扩展
    提供1个LPC可扩展串口模块(4个RS232或4个RS422/RS485)
  • TPM接口
    支持LPC接口TPM模块扩展
  • 电源类型
    标准ATX 300W电源,支持ATX/AT开关机模式
  • 扩展总线
    1个PCIe3.0 x16 , 2个 PCIe2.0 x1(x4连接器x1信号),4个 PCI
  • 2.5”驱动器预备位
    1个2.5” 固态盘安装位
  • 3.5”驱动器预备位
    1 个 3.5” 机械盘安装位
  • 系统控制
    POWER LED*1,HDD LED*1,RESET SW*1,POWER SW*1
  • 扩展槽位
    7 个全高 PCI/PCIE 扩展槽位
  • 冷却系统
    标配1个12025风扇, 带防尘网
操作系统
  • 类型
    支持Win7 x32,Win7 x64,Win10 x64,Ubuntu 20.04或更高版本
工作环境
  • 工作环境大气条件
    温度0℃~45℃,相对湿度20%~80%,大气压85~105kPa
  • 储存环境大气条件
    温度-40℃~55℃;相对湿度20%~93%(40℃),大气压85~105kPa
  • 抗震动性能
    工作状态1Grms@5~500Hz , 非工作状态:2Grms@5~500Hz
  • 抗冲击性能
    3向,10G(11ms半正弦波), 3次/向
  • 整机参照标准
    符合国标GB/T 9813.4-2017(工业应用微信计算机国家标准)
外观结构
  • 尺寸(LxWxH)
    331mm*174mm*331.4mm
  • 重量
    准系统约重7.5KG
