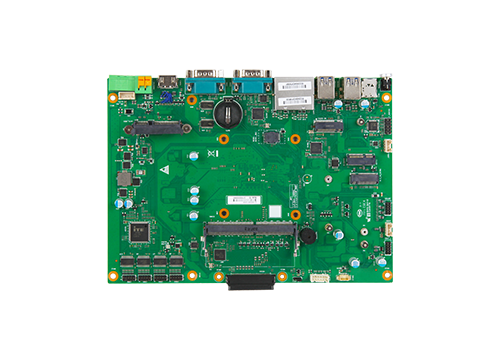

PPB-3000
基于Intel Elkhart Lake平台工业平板电脑主板
  • 基于Intel Elkhart Lake平台
  • 1 x SO-DIMM DDR4拓展内存，最高16GB
  • 支持拓展SATA和HDD
  • 提供 M.2 2230 接口，拓展Wi-Fi + BT模块
  • 支持M.2 3052接口, 拓展4G/5G模块
  • 支持HDMI/EDP/LVDS显示输出
  • 支持2*10/100/1000M以太网
  • 支持网络唤醒/硬件监控/上电开机/无盘启动
规格
产品类型
  • 规格
    工业平板电脑主板
处理器
  • CPU
    Intel Elkhart Lake，可选J6412/J6413
内存
  • Type
    1 x SO-DIMM插槽，DDR4-3200 , 最高支持16GB
显示
  • 控制器
    Intel UHD Graphics for 10th Gen Intel Processors
  • 接口
    1 x HDMI 1.4b Type-A接口, 支持1920*1080
    1 x 双通道24Bits LVDS接口, 支持1920*1200@60Hz
    1 x EDP接口, 支持最高分辨率4096*2160@60Hz
存储
  • 类型
    SATA1: M.2 Key M 2242/2280
    SATA2: 7 + 15 Pin SATA3.0组合插座
音频
  • 类型
    ALC897声卡, 1*FP Audio插针, 2*5 Pin, 2.00mm（抽8 Pin）
    NS4251功放，支持3W/4Ω，1*SPK wafer, 4Pin 2.00mm wafer
网络
  • 类型
    Intel I210AT网卡, 支持2 x 1000M RJ45接口, 支持网络唤醒，4KV浪涌保护
接口
  • USB
    后IO：2个双层USB 3.0 Type-A
    板载：1 x USB 2.0插针拓展, 2*5N9Pin杜邦插针, 2.00mm, 拓展2 x USB2.0
    1 x USB2.0插针拓展, 4Pin 杜邦插针, 2.0mm
  • 串口
    IO：2 x COM, DB9, 可选RS232/485，通过Bioses切换
    板载：4 x COM插针, RS232, 4 x 2*5N9Pin杜邦插针, 2.00mm
  • GIPO
    8路GPIO（4DI+4DO）, 5V
  • 拓展接口
    1 x MXIO, 60 Pin（支持Bioses可选LVDS/EDP点屏，背光，供电，USB触控以及LED灯）
    1 x Bioses复位按键（清CMOS）, 2Pin 2.0mm Header
    1 x Power Button, 带LED灯
    1 x NANO推拉SIM卡槽
    1 x eSPI拓展插针，2.0mm 2*5N10Pin Header
    1 x Fan插针, 4 Pin Wafer, 1.25mm
电源
  • 电源输出
    9~36V DC IN, 2 Pin 凤凰端子, 带反接/短路/欠压/过压和过流保护
    备用电源开关接线端子，2Pin wafer开关座子
  • 工温/存储温/湿度/存储湿度要求
    工温-20~60℃，存储温-30-80℃，工作湿度10%-90%无凝结，存储湿度5%-95%无凝结
软件
  • 操作系统
    Windows 10/Windows 11/Ubuntu 21.04及以上
尺寸
  • PCB尺寸（LxWxH）
    225 x 162mm
