    NIC-UPD720-8U

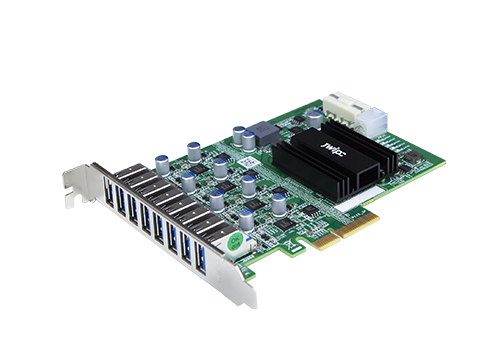

    NIC-UPD720-8U图像采集卡
    • 4个独立的USB 3.0主机控制器
    • 支持8个独立的USB3.0接口
    • 每个端口提供5V和高达1500mA电流
    • PCIE取电（无AT/ATX供电）时，功率20W
    • AT/ATX电源供电时，功率60W
    • 支持多卡及USB3 Vision® 工业相机 / 摄影机
    • 兼容 Windows® 10 x64，Linux Ubuntu 21.04 等
    • 可用于机器视觉系统、工业机器人和医学研究仪器等设备
    规格
    产品
    • 型号
      NIC-UPD720-8U图像采集卡
    • 产品类型
      图像采集卡
    PCI Express
    • 规格
      4-lane PCI Express Gen 2.1 (5 GT/s)
      差分输出峰间电压:+0.8 V to +1.2 V
      差分输入峰间电压:+0.175 V to +1.2 V
      PERST#, WAKE#, SMBus输入电压:-0.75 V to +4.05 V

    USB接口
    • 类型

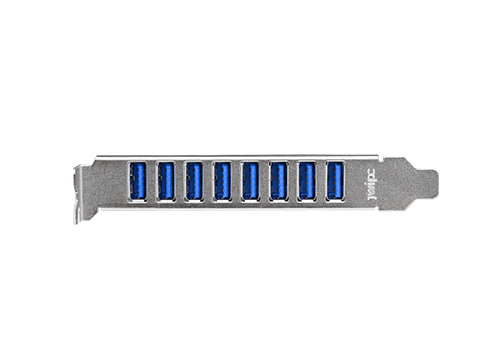

      USB接口:8个
      USB连接器: USB Type-A
      USB主控制器:符合USB 3.0规范和Intel® xHCI规范, Revision 1.0
      数据传输速率:超高速(5.0 Gbps), 高速 (480.0 Mbps),全速(12.0 Mbps), 低速(1.5 Mbps)

    USB电源
    • 类型
      输出电压 (at PSE):5V ±5%
      电流范围:1700 mA ±7%
      USB 电源管理:电流过载保护、电压过载保护、短路保护
      PCIe Slot供电功率（无AT/ATX供电时):Max  20W USB Power
      PCIe Slot供电功率（AT/ATX供电):Max  60W USB Power
    LED指示灯
    • 类型
      4个USB控制器状态指示灯，绿色常亮：正常；熄灭：异常。
      1个PCIE采集卡工作状态指示灯：绿色常亮： PCIE GEN2，绿色闪烁：PCIE GEN1;熄灭： 异常。
      1 个AT/ATX电源状态指示灯：绿色常亮：正常； 熄灭：上电异常

    工作环境
    •  工作温度
      0℃ ～ 70℃
    • 存储大气温度
      温度-40℃～85℃；相对湿度5%～95%(40℃)，大气压85~105kPa
    • 工作环境大气条件
      相对湿度5%～95%,无凝结，大气压85～105kPa
    • 散热方式
      被动散热（带散热片）,无风扇散热器
    • 操作系统
      Win10 x64，Linux Ubuntu 21.04 及以上
    • 安装方式
      可安装于 PCI Express x4、 x8 或 x16插槽中
    • 尺寸
      135mm x100mm
