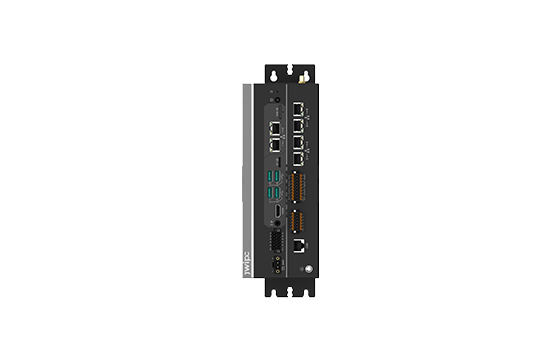

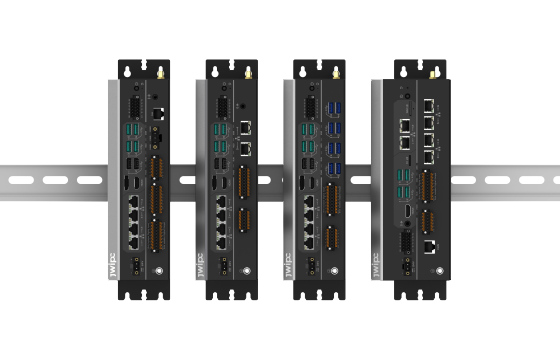

PAS-7511
基于Intel平台H610芯片组机器视觉控制系统
  • 12&13代i9/i7/i5/i3/G全系CPU,TDP 65W
  • 2条DDR5-SODIMM插槽最大支持64GB
  • DP+HDMI同显异显接口
  • 标配使用4个USB3.0 ,2个USB2.0
  • 12pin凤凰端子;两个四线,1个3线CAN
  • 板载加密芯片支持TPM2.0;带浮地设计
规格
产品规格
  • 产品类型
    机器视觉控制系统
  • 产品型号
    PAS-7511
处理器
  • CPU
    支持Intel LGA1700 封装第12&13代i9/i7/i5/i3/G全系CPU,TDP 65W
  • 芯片组
    H610
内存
  • 类型
    提供2个 DDR5 SODIMM内存扩展槽
显示
  • 控制器
    集成核显Intel UHD 730-770(与处理器相关)
  • 接口
    双显接口HDMI+DP
    HDMI 2.0 max resolution up to 4096*2160@60Hz
    DP, max resolution up to 3840*2160*60Hz;
存储
  • 类型
    1个M.2 Key-M支持2242/2280 SSD (NVME)
音频
  • 类型
    二合一(Line-in,Line-out)
网络
  • 类型
    1个Intel i219-V RJ45网络接口 (LAN A)
    2个Intel i226-V 2.5Gb RJ45网络接口 (LANB,LANC),1个i210-AT (LAN D)
接口
  • USB
    4个USB3.0, 2个USB2.0
  • COM
    2*COM RS485/232(与CAN一起,集成在12Pin凤凰端子上)
  • 扩展
    M.2 3052 3042/ 4G/5G
  • CNA
    1*CAN ,与COM一起,集成在12Pin凤凰端子上
子卡1
  • COM
    磁隔离4个串口RS232/485/422
  • CAN
    1个CAN RJ50连接器+3pin 连接器 各1个
  • 扩展
    1个M.2 Key-E 2230插槽,支持半长Wifi模块,支持BT
  • USB
    一个内部USB2.0 Type A
  • 扩展
    M.2 2242/2280 NVME X2
  • GPIO
    光耦隔离16位数字I/O(8路输入,8路输出)
操作系统
  • 类型
    Win10 x64,Win11 x64,Linux,Ubuntu 21.04及以上
工作环境(温度&湿度)
  • 类型
    当使用宽温内存和存储时:-40℃~55℃,相对湿度0%~90%,无凝结,大气压85~105kPa;为保证整
    机发挥更性能,请保整机工作环境热扩散条件良好,如有风或与良导体接触。
外观结构
  • 尺寸(LxWxH)
    230mm(L)*165mm(V)*71.5mm(H)
