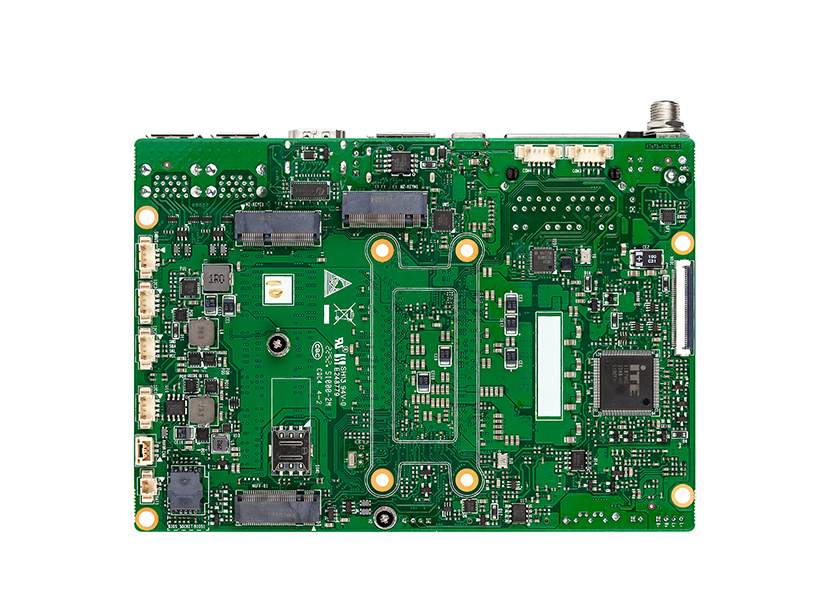

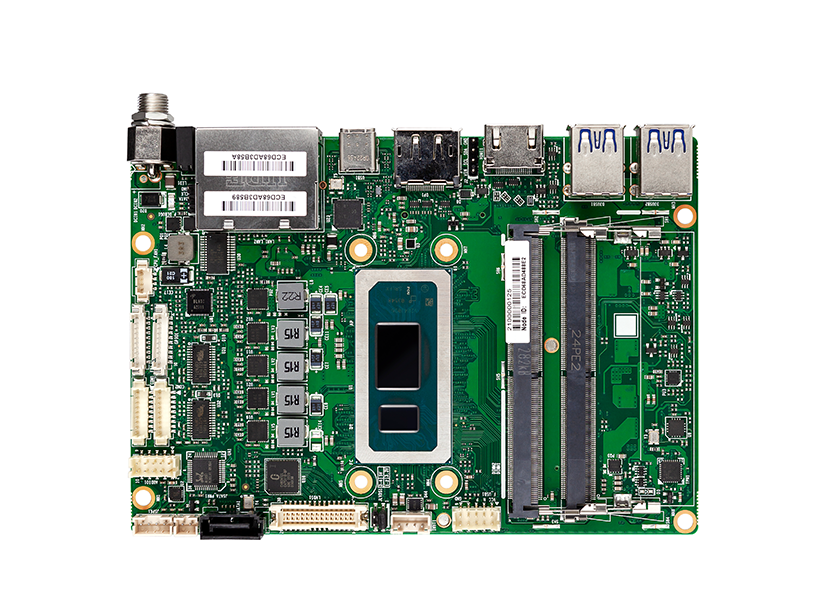

AIoT3-ADU
基于Intel 12代 Alder Lake-U平台标准3.5寸工业主板
  • Intel 12代低功耗Alder lake U 系列CPU
  • 双通道SO-DIMM DDR5,最大64GB
  • M.2 2280 Key-M支持Nvme SSD
  • M.2 3042 Key-B支持4G/5G
  • M.2 2230 Key-E 支持CNVi, WiFi6, Wifi/BT
  • HDMI+DP+LVDS+USB Type-C,独立四显
  • 标配双Intel网络芯片
  • 标配4个USB3.0 Gen1, 1个USB Type-C
  • 采用高 Tg 宽温 PCB 材质保障宽温稳定
  • 工业级端口防护阻断静电和浪涌
  • 可选军工级宽温环境
规格
产品类型
  • 规格
    3.5 寸工业主板
处理器
  • CPU
    板载Celeron 7305E /1.0GHz/1P+4E/6T/8MB/15W
    i3-1215UE /1.2-4.4GHz/2P+4E/8T/10MB/15W
    i5-1245UE /1.5-4.4GHz/2P+8E/12T/12MB/15W
    i7-1265UE /1.7-4.7GHz/2P+8E/12T/12MB/15W
    i7-1270PE /1.8-4.5GHz/4C+8c/16T/18MB/28W
  • 芯片组
    Intel Alder lake U SOC(On-package Intel 600 Series)
内存
  • Type
    2×DDR5 SO-DIMM内存插槽, 最高支持DDR5-4800
  • 最大支持
    64GB
显示
  • 控制器
    集成核显Intel UHD for Gen12(i3) 或 Intel Iris® Xe Graphics( i5&i7)
  • 接口
    四个显示接口,支持独立四显模式HDMI+DP+LVDS+USB-C Alt. Mode
    1 x LVDS: Dual Channel 18/24-bit, up to 1920 x 1200
    1 x HDMI 2.0b, up to 4096 x 2160 x 24bpp@60Hz
    1 x DP1.4a, up to 4096 x 2304 x 36bpp@60Hz
    1 x USB Type-C support DP1.4a Alt. Mode
存储
  • 类型
    1个SATA3.0+PWR 2pin 2.0mm
    1个M.2 2280 Key-M支持nVMESSD
音频
  • 类型
    支持Mic-in+Line-out (2x5Pin Wafer), 支持带功放数字音频输出(3W, 4Pin wafer)
网络
  • 类型
    2个Intel高速以太网口: LAN1 i219V,LAN2 i226-V/LM (4KV浪涌防护)
接口
  • USB
    后板边USB Type-C USB3.2 Gen2(support DisplayPort1.4a Alt. Mode)
    后板边4个USB3.2 Type-A 板内2个USB2.0
  • I²C/SM bus
    3个4Pin I²C接口, 1个4Pin SMBus接口, Wafer连接器
  • 串口
    COM1, COM2支持 RS232/422/485(Bioses设置) COM3,COM4支持 四线RS232
  • CAN总线
    1个3Pin waferCANBus 2.0
  • 数字I/O
    8位数字I/O接口(1x10Pin wafer)
  • TPM/TCM接口
    板载加密芯片SLB9670支持TPM2.0
  • 扩展总线
    1个M.2 Key-B3042支持4G/5G无线模块(PCIe x1,USB2.0)
    1个M.2 Key-E 2230 (支持CNVI)
    可选扩展子卡: Mini-PCIe/2xCOM/1xUSB2.0/PS2KB&MS
环境
  • 工作温/湿度要求
    当使用常温内存和存储时:-10℃~60℃,相对湿度10%~85%,大气压85~105kPa
    当使用宽温内存和存储时:-40~70℃,相对湿度10%~85%,大气压85~105kPa
  • 非工作温/湿度要求
    温度-40℃~85℃;相对湿度5%~95%(40℃),大气压85~105kPa
软件
  • Watch Dog
    255级可编程秒/分,支持超时中断或系统复位
  • Bioses
    AMI UEFI Bioses
尺寸
  • LxWxH
    3.5寸:146mm(W)×102mm(D)
