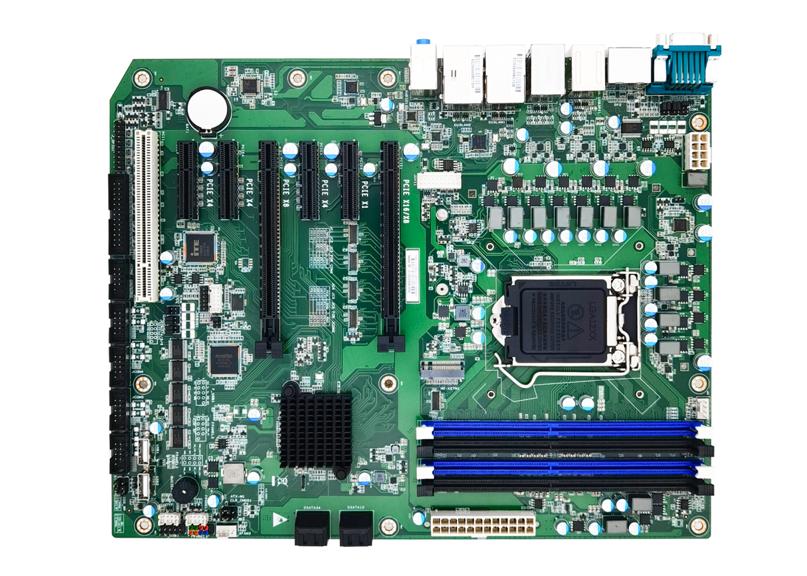

AIoT0-W580
Intel LGA1200 封装第10&11代Xeon W-1200/i9/i7/i5/i3/G全系CPU,TDP 125W
  • 10/11代Xeon W-1200/i9/i7/i5/i3/G全系CPU
  • 4条DDR4 U-DIMM插槽最大支持128GB
  • 三显/4SATA/2GbE
  • 14USB/6COM/1PCI/6PCIe
  • 采用高 Tg 宽温 PCB 材质保障宽温稳定
  • 工业级端口防护阻断静电和浪涌
  • 支持双GPU卡人工智能和机器视觉应用
规格
订购信息
  • AIoT0-Q570
    英特尔Q570芯片组
  • AIoT0-W580
    英特尔W580
产品类型
  • 规格
    标准ATX工业大母板
处理器
  • CPU
    支持Intel LGA1200封装的Gen10&11 i9/i7/i5/i3/G全系CPU TDP高达125W
    可选W580芯片组,支持Xeon W-12系列服务器CPU
  • 芯片组
    Intel® Q570芯片组,可选W580芯片组
内存
  • Type
    4× 288PIN DDR4 UDIMM内存插槽, 单根32GB最大支持128GB
    依据所配CPU支持内存规格DDR4-2133/2400/2666/2933/3200
    可选W580芯片组支持ECC内存
显示
  • 控制器
    Intel CPU集成显示控制器(依据所配CPU不同)
  • 接口
    四显示输出DP+DP+HDMI+DVI-D, 支持独立三显
存储
  • 类型
    4个SATA3.0 支持SATA RAID 0/1/5(当M.2上插入SATA SSD时SATA1无信号)
    1个M.2 2242/2280 Key-M SSD插座支持SATA总线或Nvme x4 (仅Gen11支持)
音频
  • 类型

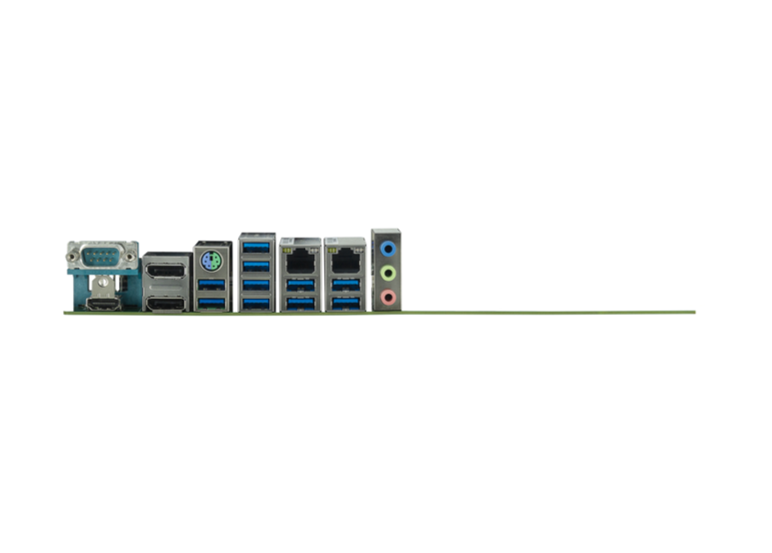

    后IO支持 MIC-In, Speaker-Out, Line-In三孔音频
网络
  • 类型
    2个Intel GbE : LAN1: i225 2.5Gb; LAN2: i219V
接口
  • USB
    10个USB3.2 Type A后IO直接引出(其中2个Gen. 2 , 8个Gen.1)
    2个USB2.0板内竖插,为USB Dongle预设;
    2个USB2.0 插针(其中2个插针靠后板边预留装机客户机箱前面板扩展)
  • LPT打印口
    一个LPT打印口(可编程用作GPIO)
  • 串口
    6串口(COM1&2支持RS232/422/485,COM3-6支持RS232)
  • 键盘鼠标接口
    1个PS/2 二合一接口与两个USB采用3合1连接器
  • 数字I/O
    1个16位带隔离数字I/O,提供电源和地,+5V电平
  • eSPI总线接口
    提供1个eSPI总线接口(2x6Pin wafer可扩展多四个RS232/RS422/485串口)
  • TPM/TCM接口
    SPI接口可支持安全加密模块
  • 电源
    ATX电源,支持ATX/AT开关机模式
  • 扩展总线
    2个x16插槽(当远端x16槽插卡时2个x16槽自动配置为x8信号;无插卡时近端PCIe x16)
    4个PCIe x4扩展槽 (其中3个x4, 1个x1),1个 PCI (32bit)
环境
  • 工作温/湿度要求
    温度范围-10℃~60℃,相对湿度10%~85%,大气压85~105kPa
  • 非工作温/湿度要求
    温度-40℃~85℃;相对湿度5%~95%(40℃),大气压85~105kPa
软件
  • Watch Dog
    255级可编程秒/分,支持超时中断或系统复位
  • Bioses
    AMI UEFI Bioses
  • 操作系统
    Windows10,Linux (Ubuntu 18.04,Fedora Core 28)
PCB设计
  • PCB外观配色
    PCB采用绿油
  • PCB尺寸(LxWxH)
    305mm X 244mm
