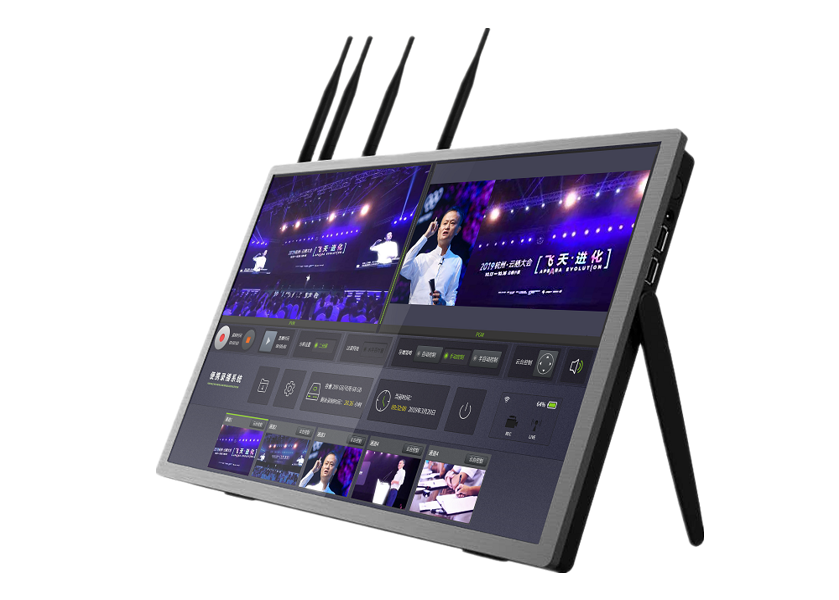

R9 便携式录播
便携式录播一体方案
R9系列便携式高清录播产品,是一款针对教育常态化录播一体化音视频终端;产品满足移动场景录制、实时移动直播教学等应用。采用嵌入式ARM架构设计,双核处理器,Linux操作系统,设备内置13.3寸 IPS FHD A级高清液晶显示触摸屏,通过触控屏可直接预监到导播画面,让导播操作更简单,具有强大的高清视频编解码处理能力,支持无线上网,支持无线高清视频信号接收,可接入2-4路无线rtsp网络高清视频流信号、1路HDMI高清输入、1路HDMI高清输出,1路远程网络信号。系统稳定可靠,集显示、触控、视音频编码、录制、存储、导播、直播、点播、互动、设备管理等功能于一体。
规格
接口特性
  • 高清HDMI信号输入
    HDMI 输入接口x1
    自动识别输入信号源模式并配置。支持1080P25、1080P50、1024x768@60Hz、1920x1080@60HZ等60种余图形显示模式
    支持从HDMI输入信号中提取音频信号并录制
  • 本地HDMI输出
    HDMI 输出接口x1
    可将录播设备自动生成的电影特效画面视频,可通过HDMI接口输出到其他非编设备或观摩显示设备(产品型号中不带“I”选项的设备支持)
    可当双师主讲端的抬头电视或听讲端的互动显示画面(产品型号中带“I”选项的设备支持)
  • 模拟音频输入输出
    3.5mm 立体声音频插座x3:
    支持1路线性音频输入,用于授课电脑音频输入,线路输入电平: +0dB;线路输入阻抗: 32千欧姆;
    支持1路线性音频输出,用于本地音频输出,输出阻抗: 10千欧姆
    支持1路线性无线MIC音频输入
    侧面板提供一个音频3.5mm输出接口,用于监听
  • USB接口
    后面板提供标准USB2.0接口x1
    侧面板提供标准USB3.0接口x2
  • 网络接口
    10/100/1000M 的RJ-45网络接口x1
  • 硬盘接口
    标准SATA接口x2
    支持SATAI 、SATAII标准
    支持2.5寸HDD、SSD
  • 电源接口
    标准DC电源接口(支持外径5.5mm,内径2.5m普通接口)x1
    支持标准19V电源输入
  • 三合一开关
    触发型开关x1
    长按电源按键5秒,设备开机或关机
    轻触电源按键,设备屏幕亮屏或熄屏
    长按开关15秒强制关机
  • 显示屏
    13.3寸 IPS FHD A级高清液晶显示器
    液晶显示触控屏一体,非外接触控屏
    屏幕表面硬度:物理钢化玻璃≥6H
    2mm厚的钢化玻璃,防止刮花
  • 指示灯
    工作指示灯——蓝色;
    开机状态:长按3S开机,指示灯慢闪;
    关机状态:主机关机,指示灯快闪
    充电状态:关机接上电源充电状态,工作指示灯闪烁;充满电状态下,指示灯常亮;
  • 天线接口
    无线天线接口x4
    内置无线视频传输模块,支持数据无线视频接收功能;支持2路无线5G网络传输天线,工作频率5.15-5.85GHZ,无线传输信号在无阻挡、无干扰情况下室外传输距离不小于100米,最大数据速率可达100Mbps
    内置4G无线上网模块,支持1路4G无线网络传输,支持全网通功能,直接插入SIM卡即可实现上网,支持电信,移动等运营商。
    支持1路无线Wifi AP功能,支持 802.11b/g/n标准协议
视频录制特性
  • 视频采集
    支持HDMI 输入实时硬件采集,不影响教学PC性能
    支持实时查看视频输入源的状态
    支持实时对视频输入源进行配置控制
  • 视频编码
    H.264/H.265 编码
    支持CBR、VBR两种码流控制方式,输出码流10K-20Mbps可调
    编码帧率1-60fps可调
    每路编码流输出分辨率可设置
  • 音频采集
    内置音频降噪处理
  • 音频编码
    支持AAC编码
    支持双声道
    支持32/44.1/48KHZ采样频率输入
    压缩码率为可调,默认为64Kbps
系统特性
  • 主处理器
    采用海思H3531D+H3516E,嵌入式双处理器构架,具有性能强大、低功耗的特点
  • 操作系统
    嵌入式LINUX 系统
  • 易用性
    自带13.3寸显示触摸屏,通过触控屏可直接预监到导播画面
  • 无线视频传输稳定性
    采用先进的时分双工+WDS技术,抗干扰能力强,支持DFS(动态频率选择)
    私有协议加密传输,点对点多负载均衡,保证无线网络视频传输稳定性,安全性高
  • 系统可靠性
    内置大容量电池,可续航不小于5个小时
    可充电的电池,具有充放电管理功能、支持过充过放保护,可防止意外断电造成的数据丢失,确保在各种应用环境下,系统运行和录制数据的可靠性
    带硬件看门狗,软故障自动复位,无须人工操作
  • 易维护性
    支持网络升级维护,设备指示灯能提示设备的工作状态
  • 操作访问
    支持平台、web、本地界面操作访问控制
物理特性
  • 环境温度(℃)
    0℃-40℃
  • 环境湿度
    0-85%RH
  • 功率
    20W
  • 电源供应
    外置65W电源适配器,标配19V标准电压适配器
  • 支架
    主机外壳自带铝合金支撑支架,可自由调节屏幕视角角度
  • 机箱
    桌面便携式
  • 尺寸
    350mm(W) ×216mm(D) ×28mm(H)
软件功能
  • 录播功能
    支持
  • 直播功能
    支持
